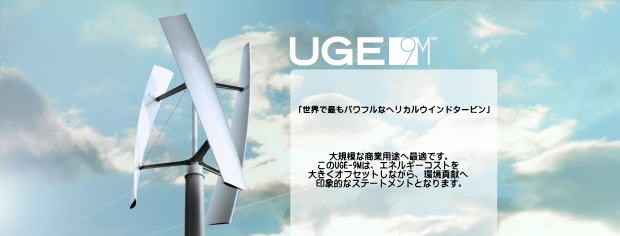

「UGE-9M」

大規模な商業用アプリケーションへ最適です。「UGE-9M」はとても印象的な環境声明（ステートメント）となります。

　高さ: 9.6ｍ 幅: 6.4m　　定格出力：10000W

---

特徴：「UGE-9M」

「デュアル・アクシス・テクノロジー(DAT)」

UGE社が開発し、特許申請中の革新的なデュアル・アクシス・デザインにより、他の一般的な縦型ウインドタービンの主な懸念材料である、軸受の早期損耗を克服しました。　このDAT技術、それは水平方向、垂直方向にかかる力を軸の長さに沿って分散させることにより、私たちの風車は他社製を凌ぎます。貴方にとってこの技術は、振動と動力抵抗の低減と共に、耐久性の大幅な改善と、安定した発電をもたらします。

---

「静粛」

私たちが考える風車は、美しく見えますが、音が聞こえないものです。幸いにもUGE製の風車は、とても静かで、回っていることさえ気が付かない程です！　私たちの、この業界をリードする低回転速度タービン設計により、実際に静粛で、高風速時でさえ典型的なエアコンユニットの音量を超えて聞こえることはありません。　この低回転速度とヘリカル設計は、とても低振動な風車を実現し、様々な想像力に富んだ箇所へ、安心して設置することが可能です。

---

「耐久性能」

貴方の風車は昼夜を問わず、20年、そしてそれ以上、動き続けます。
とが可能です。私たちは品質に関して煩わされることのないよう最善を尽くします。　今日、私たちが獲得している、私たちの評判は、この品質への注力からもたらされているものです。 UGE社はISO9001認定の製造者で、貴方の風車が設置された１日目から20年目まで、期待を超える風車であることを満足するため、あらゆる予防措置を講じて行きます。

---

「仕様」

UGE-9M-SPC-001 Ver.1.1

「風車仕様」：　UGE-9M
型式	UGE-9M
風車軸形式	垂直軸
高さ	9.60m
幅	6.4m
重量	4000kg
受風面積	61.4m²
ブレード材質	カーボンファイバー及び鉄強化ファイバーグラス

---

「能力仕様」：　UGE-9M
定格出力	10000 W
カットイン風速	3.5 m/s
カットアウト風速	30 m/s
定格回転数	55 RPM
サバイバル風速	50 m/s
定格風速	12 m/s
基準年間発電量（5.5 m/s時)	14,500 kWh/年
騒音レベル（12m/s) IEC61400-11準拠（※）	<38 dB 未満

---

「準拠規格及び証明」：　UGE-9M
CE認証	欧州CE規格
IEC-61400-2（※）	ウインドタービン安全規格（※）
IEC-61400-11	騒音レベル証明
IEC-61400-12	発電能力証明
ISO-2631	振動レベル証明

※　IEC61400規格とは：IEC(International Electrotechnical Commission)国際規格で、日本JIS1400-2、および日本小形風力発電協会規格 JSWTA0001 の策定にあたり「参照元」となっている国際規格です。
（詳細→ JSWTA規格)　　　　　

---

「発電機仕様」：　UGE-9M
発電機タイプ	永久磁石式、三相発電機
環境温度	-25℃ ... 65℃
駆動方式	ギアレス
グリッド互換-電圧	110V, 120V, 208V, 220V, 230V, 240V
定格出力 - オフグリッド
定格出力 - グリッドタイ（系統連係）	530 Vdc
インバーター及びコントローラー	全ての規格に対応可能

---

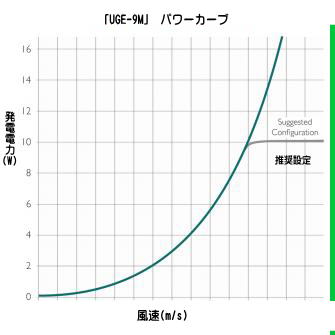

「パワーカーブ」：UGE-9M

---

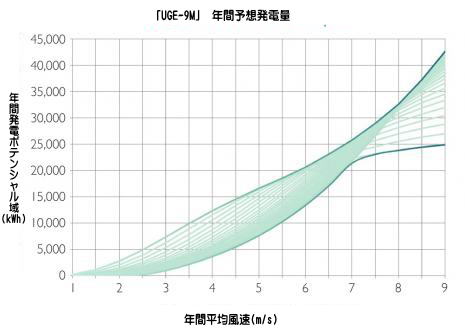

「年間予想発電量」：UGE-9M

---
